YW41-500T單臂液壓機是山東威力重工機床有限公司為客戶定制的一款大型校正校直壓力機，機身為C型開式機構，鋼板焊接成型工藝，壓制噸位由單獨活塞缸實現，活塞桿表面經中頻淬火處理，使用壽命長，油缸采用進口材料密封。機器T型槽分布按常規要求設計（特殊要求根據廠方設計）液壓系統采用先進的插裝集成系統。主要適用于金屬制品拉伸、成型及壓制等工藝，亦可加工非金屬材料，粉末冶金制品的壓制，軸類零件的校正，套類零件的壓裝以及金屬制品的整形、切邊等工藝。
500噸單臂校正液壓機

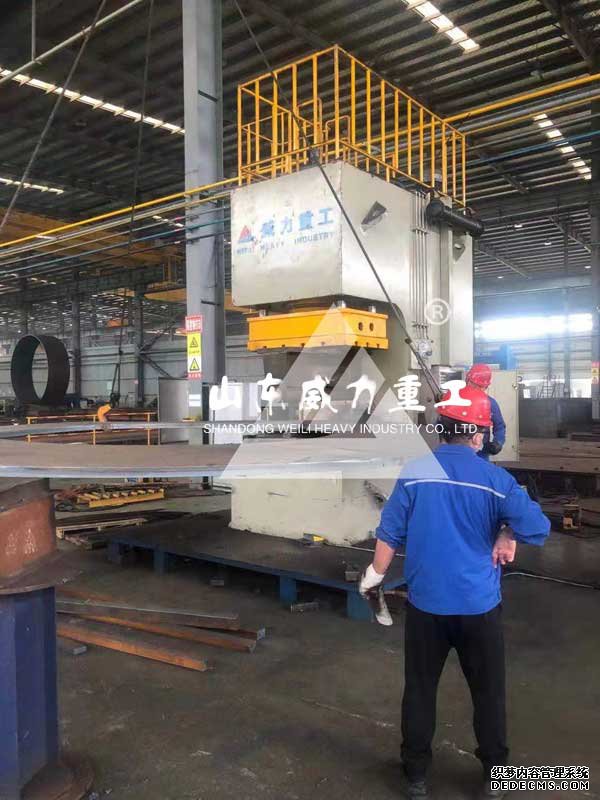

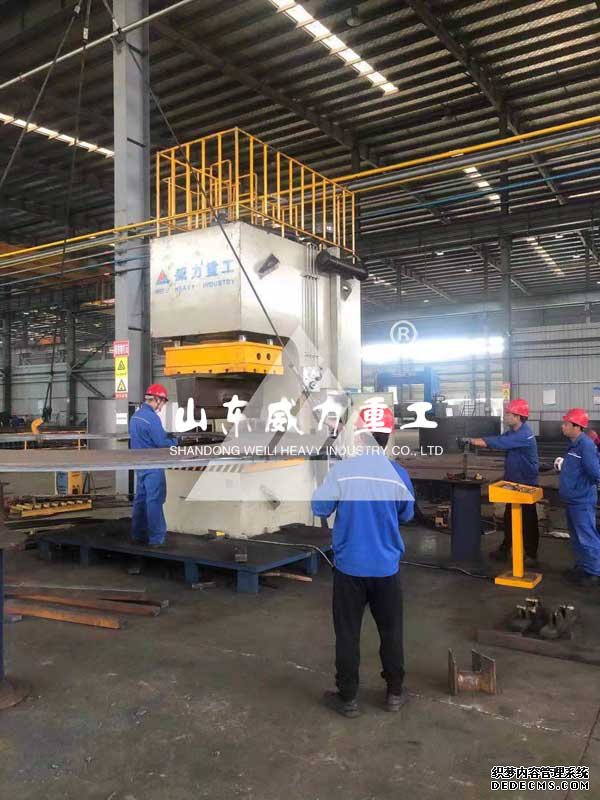

上圖是山東威力重工機床有限公司客戶實際使用現場圖片，500噸單臂液壓機主要用于鋼板的校直校正工藝，本機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸。現將各部分結構和作用介紹如下：
機身為C型單臂式結構，兩側墻板，腰板和加強筋通過焊接聯成一剛性桁架。油缸和工作臺通過螺栓與機身連接，工作臺中心有落料孔。壓頭通過螺紋與活塞桿連接.
主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有一道向上，一道向下的進口UN形密封圈與缸壁密封；從而使缸內形成上下兩個油腔。
在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有兩道UN形密封圈，在導向套外圓上裝有一道O形密封圈，以保證缸口部分的密封性能。缸口端采用螺栓聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。
動力機構是由油箱。高壓油泵、電動機、集成閥塊等組成。它是產生和分配工作油液，使主機能完成各項預定動作的機構。
YW41-500T單臂液壓機客戶現場使用圖片
500噸單臂液壓機使用條件
1、設備工作區域溫度：-20~60℃（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油。
山東威力重工機床有限公司設計生產的單臂液壓機經計算機優化設計，采用整體焊接結構，主受力部位加設肋板，受力后應力分布合理，剛性好，強度高，材料選用優質的Q235鋼板，經半自動火焰切割，然后拼裝，由氣體保護焊焊接，經振動時效或回火處理后機械加工而成。滑塊和工作臺板采用整塊鋼板結構，上下面精加工并開有T型槽。
滑塊運動采用四根導柱進行導向，導采用45#圓鋼，經機械加工制作而成，具有足夠的強度和剛度，導柱導向面電鍍硬鉻層，精度高，硬度好，表面美觀。導向套鑲嵌在主機體托缸板的導向孔內，導向套采用HT200，內嵌青銅導向帶，耐磨性好，導向精度高，導向套上部裝有專用防塵圈，防止灰塵和臟物進入導套內表面。歡迎廣大做校正校直工藝的客戶來公司考察試機，500噸單臂液壓機價格報價咨詢袁經理18306370829（同微信號）。
