液壓流量閥功能以及工作機制？
液壓流量閥功能以及工作機制？
流量控制閥是在一定壓力差下，依靠改變節流口液阻的大小來控制節流口的流量，從而調節執行元件（液壓缸或液壓馬達）運動速度的閥類。主要包括節流閥、調速閥、溢流節流閥和分流集流閥等。安裝形式為水平安裝。

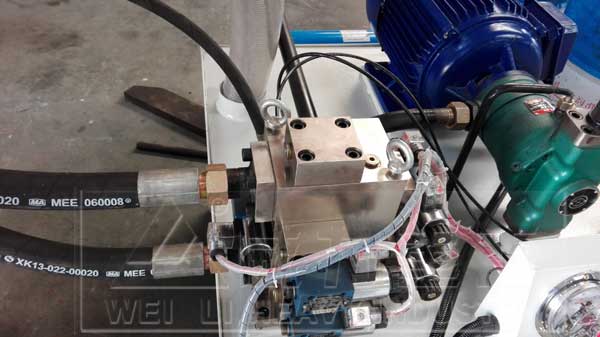

液壓機流量控制閥
流量閥的作用是在閥的進出口壓差變化的情況下，利用調節閥芯和閥體間的節流口面積和它所產生的局部阻力對流量進行調節，從而控制執行元件的運動速度。維持通過的流量恒定，從而維持與之串聯的被控對象(如一個環路、一個用戶、一臺設備等，下同)的流量恒定。管網中應用流量閥，可直接根據設計來設定流量，閥門可在水壓作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差。流量閥的名稱較多，如自力式流量平衡閥、定流量閥、動態平衡閥等。各種類型的流量閥，結構各有不同，但工作原理相似。
流量閥工作原理：流量閥是由一個手動調節閥組和一個自動平衡閥組組成。調節閥組作用是設定流量，自動平衡閥組作用是維持流量恒定。系統流體的工作壓力為P1，手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位置時，即人為確定了“設定流量”Kv即手動調節閥的流量系數，流量G=Kv(P2-P3)，Kv為，Kv設定后，只要P2-P3不變，則流量G不變。當系統流量增大時，(P2—P3)的實際值超過了允許的給定值，此時通過感壓膜和彈簧作用使自動調節閥組自動關小，直至流量重新維持到設定流量，反之亦然。
流量閥自動調節流量的有效范圍取決于工作彈簧的性能。一般流量閥前后壓差在20—300kPa的范圍內能按設定值有效控制流量。當壓小于20kPa時，控制流量達不到設定值;壓差超過300kPa時，可能產生噪音。
