800噸框架液壓機是由兩個大小不同的液缸組成的,在液缸里充滿油.在沖壓生產工作中，如果發現框架式漏油則可以按照以下解決方案處理。

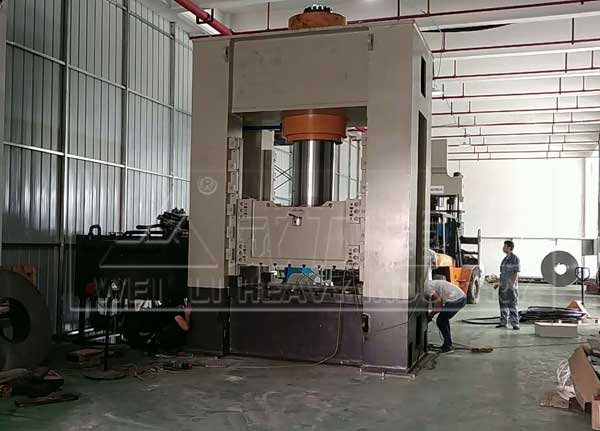

南京800噸框架式液壓機客戶工作現場圖
首先卸下活塞桿下的工作臺板，旋開出油管（工作時是出油管，回程時是進油管）的管接頭，把液壓缸里的液壓油放掉。選油池上面的管接頭處旋開，能讓油流回油池。
旋開活塞桿下面的缸蓋，用拔銷器把導向套從液壓缸里拉出，導向套上有兩個M8的螺紋孔。
活塞桿回程時漏油，那是要更換110的小Y型橡膠密封圈的。
安裝小Y型橡膠密封圈時應注意：密封圈唇口應對著壓力油，在這里密封圈唇口應向上。小Y型橡膠密封圈，當油壓升高時，唇口張開，使唇邊與密封面貼得更緊，從而提高密封能力。所以，在這里應注意不得裝反。導向套上有兩個M8的螺紋孔的這一面是朝下的。
由于密封圈唇口要向上，導向套套入活塞桿就比較困難了。在這里應車加工一個襯套，襯套的外徑是109.8mm,襯套內徑90-100mm,長度選密封圈厚度的2-5倍，且最好不超過導向套的高度，就選30-50mm。這里還要看活塞桿頭的倒角情況，在襯套的一頭車內倒角。
把襯套倒角過這一頭套入導向套（密封圈不是唇口這一頭，也就是導向套上有螺紋孔的這一面套入），讓襯套壓住密封圈唇口。再把導向套連同襯套一起套入活塞桿，活塞桿進入導向套，襯套就出來了，這時襯套就完成了它的使命。
