100噸龍門液壓機
威力重工YW22-100T龍門液壓機機機器采用龍門架全鋼性結構，經振動時效處理使機械變形量小，...
咨詢熱線：18306370829

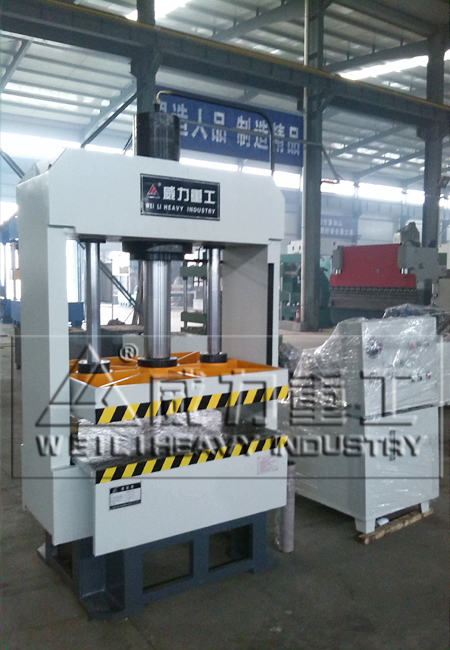

YW22-100T龍門液壓機車間實物圖片
整機簡介：
一、主要機械部件、機構：
威力重工YW22-100T龍門液壓機機機器采用龍門架全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元設計，具有高剛性、高精度。龍門式液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。由主缸、液壓動力系統及電器系統等部件組成。工作臺采用優質鋼板焊接而成，確保可靠性和耐用性。

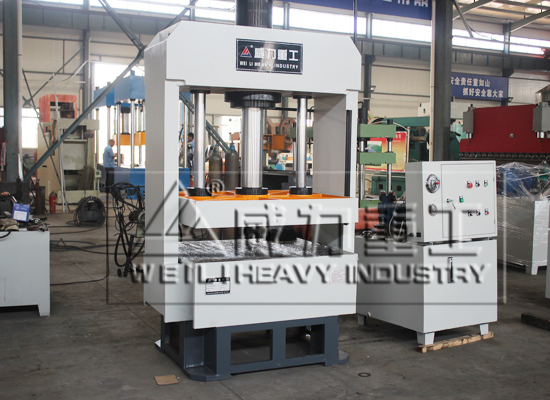

100噸龍門液壓機車間現貨
二、液壓系統：
2.1本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。
2.2液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。
2.3主油泵為軸向柱塞泵,性能穩定。
2.4油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。
2.5主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。
2.6壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。
2.7壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

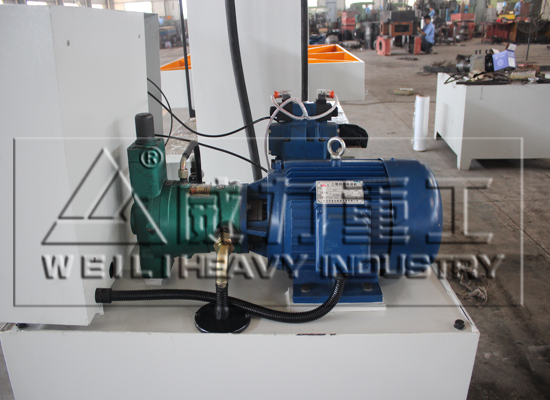

龍門液壓機液壓站
三、電氣系統：
3.1設有獨立的電氣控制系統，繼電器或PLC控制系統（PLC另加價），采用按鈕集中控制。
3.2本機電源為AC380V，50HZ；指示燈電壓為380V。

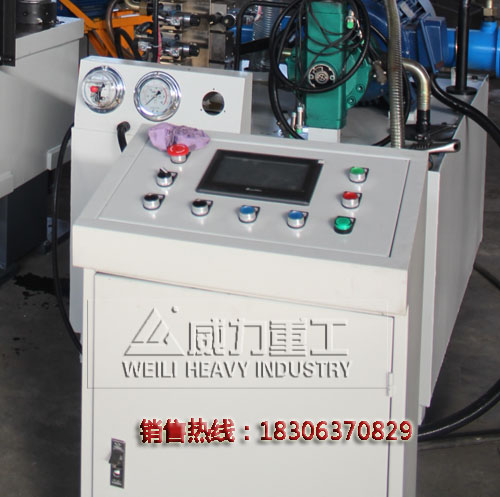

液壓機電氣系統
四、操作系統：
4.1可實現調整和半自動兩種操作方式。
4.2調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。
4.3半自動：按壓工作按鈕，完成一次工藝循環。
（半自動動作也可跟據用戶要求設定）
4.4滑塊行程由行程控制裝置調整。
4.5主缸由遠程調壓閥進行調壓。

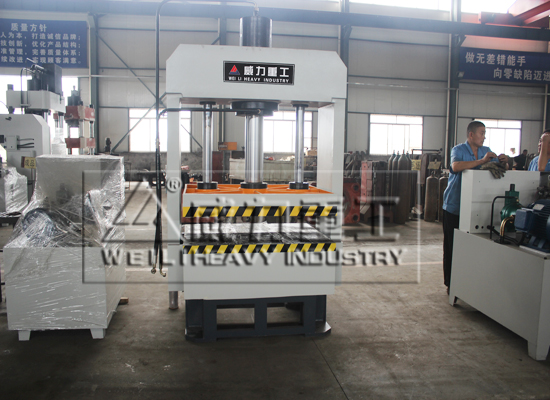

龍門液壓機圖片
五、安全裝置：
5.1靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。
5.2電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。
5.3主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。
5.4超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。
5.5超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。
YW22-100T龍門液壓機技術參數
|
型號 技術參數 |
YW22-100T |
| 公稱壓力(KN) |
1000 |
| 液體很大工作壓力(MPa) | 25 |
| 壓頭很大行程(mm) | 400 |
| 很大開口距離(mm) | 600-800-1000 3檔可調 工作臺可上下移動 |
| 調壓范圍：很小壓力值 | 1T |
| 很大壓力值 | 100T |
| 工作臺面板有效尺寸(mm) | 左右650*前后440 |
| 操作方式 | 點動和半自動轉換2檔，腳踏和手控2種。 |
| 液壓原理圖 | 電磁換向閥，壓力可調。 |
| 電機功率(KW) | 5.0 |
| 整機重量（kg） | 1300 |
性能用途介紹：
100噸龍門液壓機|門式壓力機的主要用途：可供汽修行業和生產制造業使用。具體來說主要有以下幾種：
a)壓裝大型變速器齒輪及軸；
b)校正前橋；
c)校正變形工件；
d)拆裝圓柱錐形軸承；
e)更換汽車離合器膜簧；
f)壓裝變速器齒輪及軸；
g)壓裝軸承轱軸軸承外環；
h)更換反作用桿橡膠總成；
i)拆裝各種配合零部件；
j)一次六鉚頭鉚壓角盆齒；
k)更換離合器片止動銷緩沖簧；
l)鉚、切、投后橋盆齒鉚釘；
m)壓裝活塞銷、轉向節主銷及各種銷套；
龍門液壓機壓制案例
100噸龍門液壓機配置：
主要元件選用：
| 序號 | 名稱 | 生產商 |
| 1 | 插裝集成閥 | 山東濟寧泰豐液壓股份有限公司 |
| 2 | 先導電磁閥 | 山東濟寧泰豐液壓股份有限公司 |
| 3 | 高壓油泵 | 江蘇啟東市宏達高壓油泵制造有限公司 |
| 4 | 電機 | 山東貝得 |
| 5 | 行程開關（無觸點開關） | 正泰電器 |
| 6 | 主令按鈕開關 | 正泰電器 |
| 7 | 壓力表 | 杭州壓力表廠 |
| 8 | 交流接觸器 | 正泰電器 |
| 9 | 控制變壓器 | 正泰電器 |
| 10 | 自動空氣斷路器 | 正泰電器 |
| 11 | 熱繼電器 | 正泰電器 |
| 12 | 時間繼電器 | 正泰電器 |
| 13 | 密封圈 | 浙江西普力 |
可選配置：
☆光柵安全保護裝置
☆行程、壓力、時間觸摸式顯示屏系統
☆PLC可編程控制器
☆沖裁緩沖裝置
☆換模具用浮動導軌和滾動托架
☆多種形式移動工作臺
☆快速行程沖液裝置
YW22-100T龍門液壓機注意事項：
1、本壓力機要正確接地，以單獨接地為好。
2、機器在運轉過程中不允許校正模具。
3、液壓油為N46號抗磨液壓油或N46號低凝液壓油，經80—100目絲過濾后使用，第一次換油時間不超過兩個月為宜，以后每六個月換油一次。
4、本機工作200小時后應檢查油液清潔度，要求無異味，在白色過濾紙上滴一滴液壓油，油跡中心點以內無黑漬，否則應換油。
5、液壓機不得過載使用。
6、系統如出現意外泄露，消除故障后應補充足夠的液壓油。
7、經常檢查泵站、油箱的清潔，嚴禁水、灰塵、異物進入油箱。
8、如轉換功能，應把系統內空氣排凈方可工作。
9、在試車及工作中如有異常反應，應及時停機檢查。
10、保壓10分鐘內允許降壓2.5MPa。
