液壓機不可或缺的調壓元件——溢流閥

作者：威力客服瀏覽：發布日期：2017-03-24 10:50【大中小】

　　溢流閥是構成是液壓機不可缺少的閥類元件。它實際上是一種液壓壓力控制閥，在液壓設備中主要起定壓溢流作用，穩壓，系統卸荷和安全保護作用。

　　溢流閥具有調壓范圍大，壓力振擺小，動作靈敏，工作噪聲小，調壓偏差小等特點，隨著溢流閥使用范圍不斷增大，對此類產品的了解得到了越來越多用戶的重視。其中對溢流閥工作原理的了解成為眾多用戶工作的重點，那么溢流閥工作原理是什么？

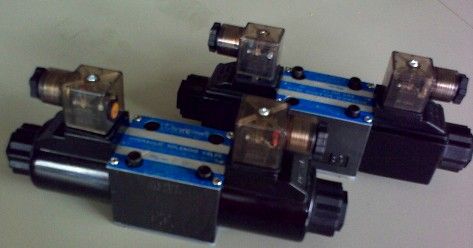

液壓機溢流閥

　　溢流閥工作時，是利用彈簧的壓力來調節、控制液壓油的壓力大小。當液壓油的壓力小于工作需要壓力時，閥芯被彈簧壓在液壓油的流入口，當液壓油的壓力超過其工作允許壓力即大于彈簧壓力時，閥芯被液壓油頂起，液壓油流入，從圖示方向右側口流出，回油箱。液壓油的壓力越大，閥芯被液壓油頂起得越髙，液壓油經溢流閥流回油箱的流量越大o如過液壓油的壓力小于或等于彈簧壓力，則閥芯落下，封住液壓油進口。

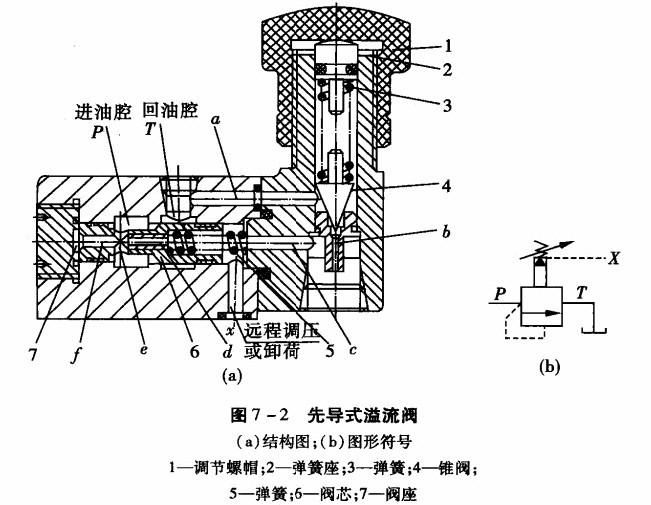

溢流閥工作原理圖

　　由于油泵輸出的液壓油壓力固定，而工作油缸用液壓油的壓力總要比油泵輸出液壓油壓力小，所以正常工作時總會有一些液壓油從溢流閥處流回油箱，以保持液壓油缸的工作壓力平衡、正常工作。由此可見，溢流閥的作用是能夠防止液壓系統中的液壓油壓力超出額定負荷，起安全保護作用。另外，溢流閥與節流閥配合，節流閥調節液壓油的流量大小，可控制活塞的移動速度。

　　常用的溢流閥有直動式和先導式兩種，直動式用于低壓，先導式用于中、高壓。直動式溢流閥直接利用彈簧力與進油口的液壓力相平衡來進行壓力控制，因而彈簧較硬，手柄調節力矩大，不能用于中、高壓的液壓機。
